FIREWALL
(4)

Một số mô hình firewall

Packet-Filtering Router (Bộ trung chuyển có lọc gói)

Hệ thống Internet firewall phổ biến nhất chỉ bao gồm một packet-filtering router đặt giữa mạng nội bộ và Internet. Một packet-filtering router có hai chức năng: chuyển tiếp truyền thông giữa hai mạng và sử dụng các quy luật về lọc gói để cho phép hay từ chối truyền thông. Căn bản, các quy luật lọc đựơc định nghĩa sao cho các host trên mạng nội bộ được quyền truy nhập trực tiếp tới Internet, trong khi các host trên Internet chỉ có một số giới hạn các truy nhập vào các máy tính trên mạng nội bộ. Tư tưởng của mô cấu trúc firewall này là tất cả những gì không được chỉ ra rõ ràng là cho phép thì có nghĩa là bị từ chối.

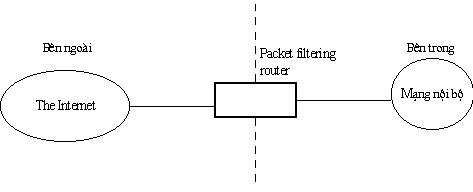

Mô hình Packet-filtering router

Ưu điểm

• Giá thành thấp, cấu hình đơn giản
• Trong suốt đối với user

Hạn chế

• Có tất cả hạn chế của một packet-filtering router, như là dễ bị tấn công vào các bộ lọc mà cấu hình được đặt không hoàn hảo, hoặc là bị tấn công ngầm dưới những dịch vụ đã được phép.
• Bởi vì các packet được trao đổi trực tiếp giữa hai mạng thông qua router, nguy cơ bị tấn công quyết định bởi số lượng các host và dịch vụ được phép. Điều đó dẫn đến mỗi một host được phép truy nhập trực tiếp vào Internet cần phải được cung cấp một hệ thống xác thực phức tạp, và thường xuyên kiểm tra bởi người quản trị mạng xem có dấu hiệu của sự tấn công nào không.
• Nếu một packet-filtering router do một sự cố nào đó ngừng hoạt động, tất cả hệ thống trên mạng nội bộ có thể bị tấn công.

Screened Host Firewall

Hệ thống này bao gồm một packet-filtering router và một bastion host. Hệ thống này cung cấp độ bảo mật cao hơn hệ thống trên, vì nó thực hiện cả bảo mật ở tầng network (packet-filtering) và ở tầng ứng dụng (application level). Đồng thời, kẻ tấn công phải phá vỡ cả hai tầng bảo mật để tấn công vào mạng nội bộ.

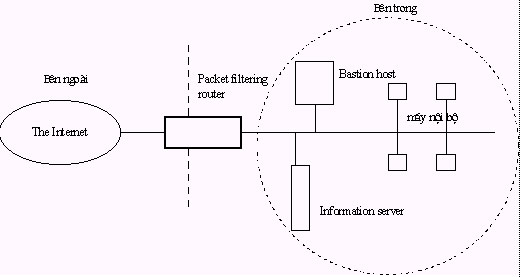

Mô hình Single-Homed Bastion Host

Trong hệ thống này, bastion host được cấu hình ở trong mạng nội bộ. Qui luật filtering trên packet-filtering router được định nghĩa sao cho tất cả các hệ thống ở bên ngoài chỉ có thể truy nhập bastion host; Việc truyền thông tới tất cả các hệ thống bên trong đều bị khoá. Bởi vì các hệ thống nội bộ và bastion host ở trên cùng một mạng, chính sách bảo mật của một tổ chức sẽ quyết định xem các hệ thống nội bộ được phép truy nhập trực tiếp vào bastion Internet hay là chúng phải sử dụng dịch vụ proxy trên bastion host. Việc bắt buộc những user nội bộ được thưch hiện bằng cách đặt cấu hình bộ lọc của router sao cho chỉ chấp nhận những truyền thông nội bộ xuất phát từ bastion host.

Ưu điểm

• Máy chủ cung cấp các thông tin công cộng qua dịch vụ Web và FTP có thể đặt trên packet-filtering router và bastion. Trong trường hợp yêu cầu độ an toàn cao nhất, bastion host có thể chạy các dịch vụ proxy yêu cầu tất cả các user cả trong và ngoài truy nhập qua bastion host trước khi nối với máy chủ. Trường hợp không yêu cầu độ an toàn cao thì các máy nội bộ có thể nối thẳng với máy chủ.

Nếu cần độ bảo mật cao hơn nữa thì có thể dùng hệ thống firewall dual-home (hai chiều) bastion host. Một hệ thống bastion host như vậy có 2 giao diện mạng (network interface), nhưng khi đó khả năng truyền thông trực tiếp giữa hai giao diện đó qua dịch vụ proxy là bị cấm.

Bởi vì bastion host là hệ thống bên trong duy nhất có thể truy nhập được từ Internet, sự tấn công cũng chỉ giới hạn đến bastion host mà thôi. Tuy nhiên, nếu như user log on được vào bastion host thì họ có thể dễ dàng truy nhập toàn bộ mạng nội bộ. Vì vậy cần phải cấm không cho user logon vào bastion host.

Mô hình Dual- Homed Bastion Host

Demilitarized Zone (DMZ) hay Screened-subnet Firewall

Hệ thống bao gồm hai packet-filtering router và một bastion host. Hệ có độ an toàn cao nhất vì nó cung cấp cả mức bảo mật network và application, trong khi định nghĩa một mạng "phi quân sự". Mạng DMZ đóng vai trò như một mạng nhỏ, cô lập đặt giữa Internet và mạng nội bộ. Cơ bản, một DMZ được cấu hình sao cho các hệ thống trên Internet và mạng nội bộ chỉ có thể truy nhập được một số giới hạn các hệ thống trên mạng DMZ, và sự truyền trực tiếp qua mạng DMZ là không thể được.

Với những thông tin đến, router ngoài chống lại những sự tấn công chuẩn (như giả mạo địa chỉ IP), và điều khiển truy nhập tới DMZ. Hệ thống chỉ cho phép bên ngoài truy nhập vào bastion host. Router trong cung cấp sự bảo vệ thứ hai bằng cách điều khiển DMZ truy nhập mạng nội bộ chỉ với những truyền thông bắt đầu từ bastion host.

Với những thông tin đi, router trong điều khiển mạng nội bộ truy nhập tới DMZ. Nó chỉ cho phép các hệ thống bên trong truy nhập bastion host và có thể cả information server. Quy luật filtering trên router ngoài yêu cầu sử dung dich vụ proxy bằng cách chỉ cho phép thông tin ra bắt nguồn từ bastion host.

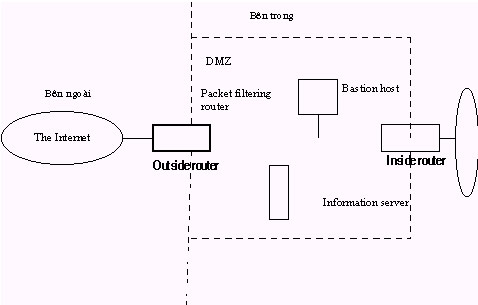

Screened-Subnet Firewall

Ưu điểm

• Kẻ tấn công cần phá vỡ ba tầng bảo vệ: router ngoài, bastion host và router trong.
• Bởi vì router ngoài chỉ quảng cáo DMZ network tới Internet, hệ thống mạng nội bộ là không thể nhìn thấy (invisible). Chỉ có một số hệ thống đã được chọn ra trên DMZ là được biết đến bởi Internet qua routing table và DNS information exchange ( Domain Name Server ).
• Bởi vì router trong chỉ quảng cáo DMZ network tới mạng nội bộ, các hệ thống trong mạng nội bộ không thể truy nhập trực tiếp vào Internet. Điều nay đảm bảo rằng những user bên trong bắt buộc phải truy n hập Internet qua dịch vụ proxy.

(trích theo VASC)
